کابل‌کشی شبکه
زیرساخت شبکه، پایه اصلی ارتباطات پایدار در هر سازمان، شرکت، اداره یا ساختمان هوشمند است. اگر کابل‌کشی شبکه به صورت اصولی طراحی و اجرا نشود، حتی بهترین تجهیزات شبکه نیز نمی‌توانند عملکرد پایدار، سریع و بدون قطعی ارائه دهند. ما با اجرای تخصصی کابل‌کشی شبکه، طراحی مسیر استاندارد، نصب تجهیزات پسیو، مدیریت رک و تست نهایی، یک بستر ارتباطی مطمئن، منظم و قابل توسعه برای کسب و کار شما فراهم می‌کنیم.
در این سرویس، تمامی مراحل از بازدید اولیه و طراحی نقشه تا اجرای کابل‌کشی، داکت‌کشی، نصب رک، پچ پنل، کیستون، پریز شبکه، سوکت‌زنی و تست سلامت لینک‌ها با دقت فنی بالا انجام می‌شود. هدف ما فقط اتصال چند کابل نیست؛ ما زیرساختی استاندارد، پایدار و آینده‌نگر طراحی می‌کنیم که بتواند نیازهای فعلی و توسعه آینده شبکه شما را پوشش دهد.
طراحی و اجرای زیرساخت شبکه برای ادارات، شرکت‌ها، فروشگاه‌ها، مراکز آموزشی، واحدهای صنعتی و ساختمان‌های مسکونی با تست فلوک و پشتیبانی تخصصی.
کابل کشی شبکه چیست؟
کابل کشی شبکه یعنی طراحی، نصب و تست زیرساخت فیزیکی ارتباطات داده در یک ساختمان یا مجموعه. این زیرساخت شامل کابل‌های مسی یا فیبر نوری، پچ پنل، رک، کیستون و پریز شبکه است. اگر کابل کشی درست انجام نشود، حتی قوی‌ترین سخت‌افزار شبکه هم سرعت و پایداری لازم را نخواهد داشت.
کابل کشی شبکه برای چه کاربردهایی است؟
- اتصال کامپیوتر، پرینتر و تلفن IP به سوییچ و اینترنت
- راه‌اندازی دوربین مداربسته تحت شبکه (IP Camera)
- شبکه Wi-Fi پایدار با اتصال کابلی به اکسس پوینت
- ارتباط امن و سریع بین اتاق‌ها، طبقات و ساختمان‌ها
اجزای اصلی یک سیستم کابل کشی
- کابل: معمولاً Cat5e، Cat6 یا Cat6a با مس خالص، و در فاصله‌های طولانی فیبر نوری
- پچ پنل و رک: محل مرتب‌سازی و اتصال کابل‌ها در اتاق سرور یا کمد شبکه
- کیستون و پریز: نقطه پایانی کابل در محل کار کاربر
- داکت، سینی و لوله: مسیر محافظت‌شده برای عبور کابل
مراحل اجرای استاندارد
- بازدید و نقشه‌برداریتعداد نقاط، مسیر کابل و محل رک بررسی می‌شود.
- طراحی و برآوردنوع کابل، متراژ و تجهیزات مشخص و برآورد هزینه ارائه می‌شود.
- اجرای مسیرداکت‌کشی، کابل‌کشی و رعایت فاصله از کابل برق انجام می‌شود.
- سوکت‌زنی و رککیستون، پچ پنل و لیبل‌گذاری طبق استاندارد انجام می‌شود.
- تست و تحویلبا دستگاه فلوک تست و گزارش مستند به کارفرما تحویل داده می‌شود.
برای برآورد دقیق هزینه و متراژ، بازدید حضوری از محل پروژه انجام می‌شود.
انواع کابل شبکه؛ کدام را انتخاب کنیم؟
کابل‌های شبکه بر اساس استاندارد TIA/EIA و کیفیت ساخت در دسته‌های مختلف قرار می‌گیرند. هر دسته سرعت و فرکانس مشخصی دارد و برای کاربرد خاصی مناسب است. انتخاب درست کابل، سرعت واقعی شبکه را تعیین می‌کند و بعد از اجرا تغییر دادنش پرهزینه است.
مقایسه مشخصات کابل‌ها
| ویژگی | Cat5e | Cat6 | Cat6a | Cat7 |
|---|---|---|---|---|
| حداکثر سرعت | 1 Gbps | 1 Gbps (تا 55 متر: 10 Gbps) | 10 Gbps (تا 100 متر) | 10 Gbps و بالاتر (نیاز به کانکتور خاص) |
| فرکانس | 100 MHz | 250 MHz | 500 MHz | 600 MHz |
| کاربرد رایج | شبکه خانگی، اداری کوچک، تلفن IP | شبکه اداری، دوربین IP، اینترنت پرسرعت | مراکز داده، ساختمان‌های بزرگ، آینده‌نگری | کمتر رایج در ایران، پروژه‌های خاص |
| ساختار | UTP یا FTP | UTP یا FTP | UTP یا FTP با شیلد بهتر | شیلد کامل (S/FTP) |
| توصیه | حداقل فعلی | انتخاب پیشنهادی | برای توسعه آینده و 10 گیگ | فقط در پروژه‌های ویژه |
نکات کلیدی
- Cat6 و 10 گیگ: Cat6 تا ۵۵ متر از ۱۰ گیگابیت پشتیبانی می‌کند. در فاصله بیشتر، Cat6a لازم است.
- Cat5e: هنوز برای بیشتر نیازهای اداری کافی است، اما برای زیرساخت جدید توصیه نمی‌شود.
- کیفیت ساخت: کابل ارزان با مس کم (CCA به‌جای مس خالص) حتی اگر روی بسته Cat6 نوشته شده باشد، استاندارد را پاس نمی‌کند. تست فلوک این را تشخیص می‌دهد.
برای مقایسه دقیق‌تر، جدول مشخصات را در برگه فنی کابل بررسی کنید.
چرا کابل کشی شبکه ما متفاوت است؟
کابل کشی شبکه زمانی ارزش واقعی خود را نشان می‌دهد که در طول زمان، بدون افت سرعت، قطعی مکرر، نویز، شلوغی رک و اختلال در ارتباطات داخلی کار کند. تفاوت ما در اجرای دقیق، رعایت استانداردهای فنی، انتخاب مسیر درست و تحویل پروژه با تست و مستندات قابل پیگیری است.
| مزیت | توضیحات تخصصی |
|---|---|
| سرعت و پایداری | اجرای اصولی مسیر کابل‌ها، جلوگیری از تداخل الکترومغناطیسی و استفاده از کابل مناسب باعث انتقال پایدار داده و کاهش Packet Loss می‌شود. |
| استاندارد جهانی | کابل کشی بر اساس اصول استاندارد TIA/EIA، رعایت شعاع خمش کابل، فاصله از کابل برق، لیبل‌گذاری و آرایش صحیح مسیرها انجام می‌شود. |
| مدیریت رک | نصب پچ پنل، نظم‌دهی کابل‌ها، استفاده از کابل منیجمنت و چیدمان اصولی تجهیزات باعث دسترسی سریع و عیب‌یابی آسان می‌شود. |
| پشتیبانی فنی | پس از اجرا، سلامت لینک‌ها بررسی شده و پروژه با تست نهایی، تحویل فنی و امکان پشتیبانی تخصصی ارائه می‌شود. |
اجرای غیر اصولی کابل کشی شبکه معمولاً در ابتدا قابل تشخیص نیست، اما در زمان افزایش تعداد کاربران، استفاده از تلفن تحت شبکه، دوربین مداربسته، نرم‌افزارهای سازمانی، سرور داخلی یا اینترنت پرسرعت، مشکلاتی مانند کندی، قطع و وصل شدن شبکه، نویز، افت کیفیت تماس و کاهش سرعت انتقال فایل ایجاد می‌کند. به همین دلیل، اجرای استاندارد از همان ابتدا، یک سرمایه‌گذاری بلندمدت برای پایداری شبکه محسوب می‌شود.
خدمات تخصصی کابل کشی شبکه
ما تمامی مراحل زیرساخت شبکه شما را از طراحی تا اجرا و تحویل نهایی پوشش می‌دهیم. خدمات کابل کشی شبکه برای پروژه‌های کوچک، متوسط و بزرگ قابل ارائه است و بر اساس نوع کاربری، تعداد نود، ساختار ساختمان، تجهیزات مورد نیاز و سطح توسعه‌پذیری آینده طراحی می‌شود.
کابل کشی و داکت کشی اداری و تجاری
کابل کشی شبکه در محیط‌های اداری و تجاری باید به گونه‌ای انجام شود که علاوه بر پایداری ارتباط، امکان توسعه، جابجایی کاربران و نگهداری آسان وجود داشته باشد. در این بخش، مسیر کابل‌ها با در نظر گرفتن پلان محیط، محل استقرار کاربران، اتاق سرور، رک، مسیر برق، دوربین‌های مداربسته، تلفن‌های تحت شبکه و تجهیزات وایرلس طراحی می‌شود.
در کابل کشی اداری، موارد زیر با دقت بررسی و اجرا می‌شود:
- تعیین تعداد نودهای شبکه بر اساس نیاز فعلی و توسعه آینده
- انتخاب مسیر مناسب برای داکت کشی، ترانکینگ یا لوله گذاری
- رعایت فاصله کابل شبکه از کابل برق برای کاهش نویز
- استفاده از کابل مناسب مانند Cat5e، Cat6، Cat6a یا بالاتر
- لیبل گذاری اصولی کابل‌ها در سمت رک و سمت کاربر
- نصب پریز شبکه در موقعیت مناسب برای دسترسی آسان
- کاهش شلوغی مسیرها و جلوگیری از عبور غیر استاندارد کابل‌ها
اجرای دقیق این مرحله باعث می‌شود شبکه داخلی شرکت، سرعت بهتر، قطعی کمتر و عیب‌یابی ساده‌تری داشته باشد.

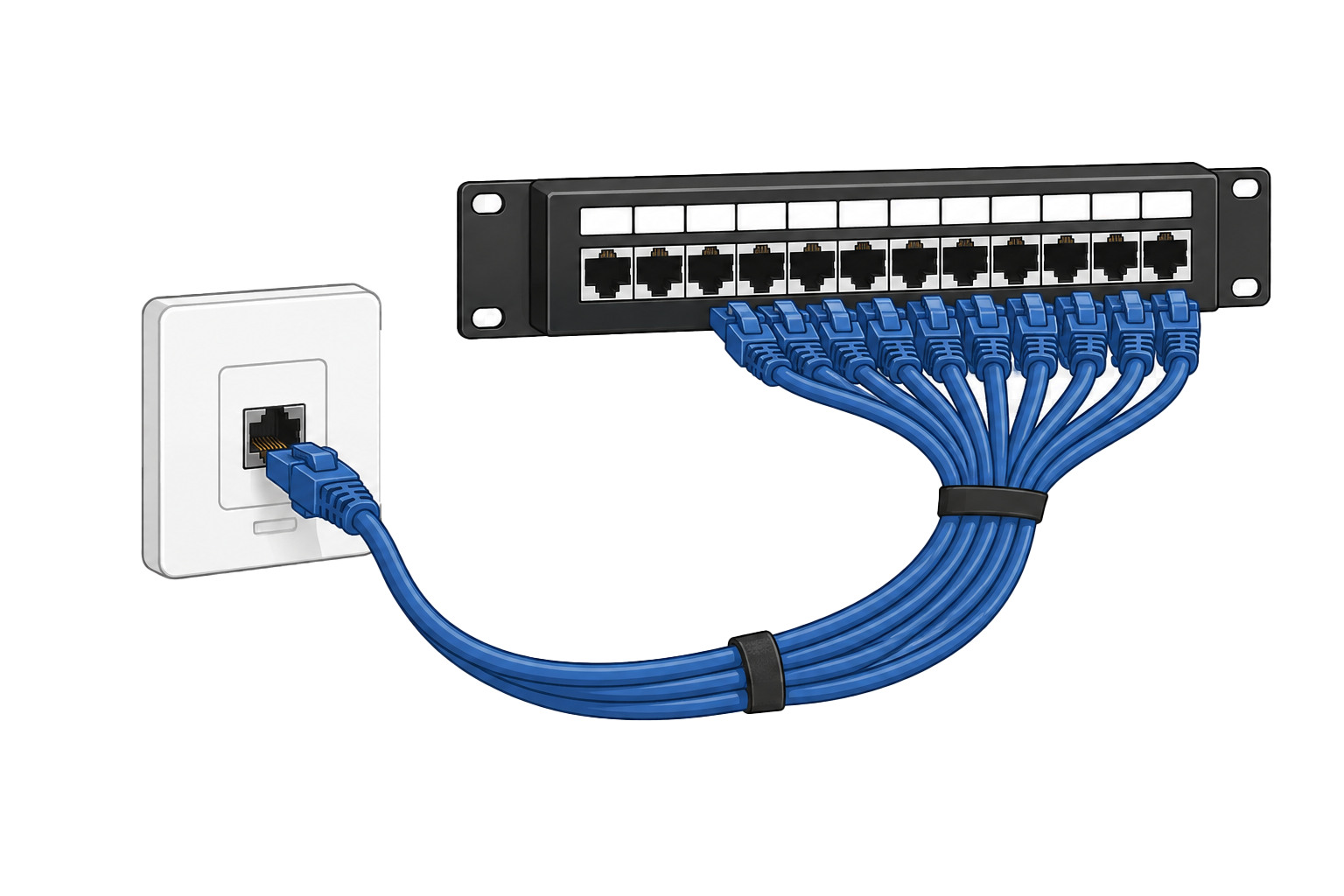

نصب و راه اندازی رک، پچ پنل و مدیریت کابل
رک شبکه، مرکز اصلی مدیریت تجهیزات پسیو و اکتیو شبکه است. اگر کابل‌ها داخل رک به صورت نامنظم، بدون لیبل و بدون مدیریت مسیر قرار بگیرند، در آینده هرگونه توسعه، عیب‌یابی یا جابجایی تجهیزات با مشکل مواجه می‌شود. ما در نصب و راه‌اندازی رک، چیدمان تجهیزات را بر اساس اصول فنی انجام می‌دهیم تا دسترسی، تهویه، امنیت و نظم کابل‌ها حفظ شود.
خدمات این بخش شامل موارد زیر است:
- نصب رک دیواری یا ایستاده بر اساس ابعاد پروژه
- نصب و آرایش پچ پنل شبکه
- استفاده از کابل منیجمنت افقی و عمودی
- اتصال کابل‌ها به پچ پنل با رعایت استاندارد رنگ‌بندی
- نصب سوییچ، روتر، مودم، UPS و تجهیزات جانبی
- لیبل گذاری دقیق پورت‌ها و کابل‌ها
- آماده‌سازی رک برای توسعه آینده شبکه
مدیریت صحیح رک باعث کاهش زمان عیب‌یابی، جلوگیری از اشتباه در اتصال پورت‌ها و افزایش عمر تجهیزات شبکه می‌شود.
تست فلوک و عیب‌یابی شبکه
یکی از مهم‌ترین مراحل در تحویل پروژه کابل کشی شبکه، تست سلامت کابل‌ها و لینک‌ها است. تست فلوک یا تست استاندارد کابل شبکه، کیفیت مسیر ارتباطی را از نظر پارامترهای فنی بررسی می‌کند و مشخص می‌سازد که کابل کشی انجام شده برای انتقال داده در سرعت مورد نظر مناسب است یا خیر.
در فرآیند تست و عیب‌یابی، موارد زیر بررسی می‌شود:
- قطعی یا اتصال اشتباه سیم‌ها
- کیفیت پانچ کابل در پچ پنل و کیستون
- میزان افت سیگنال در مسیر
- طول کابل و انطباق با استاندارد
- نویز و تداخل احتمالی
- خطاهای ناشی از سوکت‌زنی یا اتصال غیر اصولی
- آماده بودن لینک برای انتقال پایدار داده
تست نهایی باعث می‌شود پروژه فقط از نظر ظاهری کامل نباشد، بلکه از نظر فنی نیز قابل اطمینان و قابل بهره‌برداری باشد.
نصب کیستون، پریز شبکه و سوکت‌زنی
کیفیت اتصال نهایی کابل‌ها نقش مستقیمی در پایداری شبکه دارد. حتی اگر کابل با کیفیت استفاده شود، اما کیستون، پریز یا سوکت به صورت غیر استاندارد نصب شود، احتمال قطعی، افت سرعت و نویز بالا می‌رود. در این بخش، اتصالات انتهایی شبکه با رعایت استاندارد رنگ‌بندی T568A یا T568B انجام می‌شود و هر نود پس از نصب، از نظر سلامت ارتباط بررسی می‌گردد.
خدمات این قسمت شامل موارد زیر است:
- نصب کیستون شبکه در پریز، ترانک یا باکس
- پانچ استاندارد کابل روی کیستون
- نصب پریز شبکه روکار یا توکار
- سوکت‌زنی کابل‌های پچ‌کورد یا کابل‌های سفارشی
- بررسی اتصال صحیح سیم‌ها
- شماره‌گذاری و لیبل گذاری نودها
- تست اتصال پس از نصب
اتصال استاندارد در نقطه پایانی، از مشکلاتی مانند قطع و وصل شدن اینترنت، افت سرعت انتقال فایل و شناسایی نشدن دستگاه در شبکه جلوگیری می‌کند.
فرآیند اجرای کابل کشی شبکه در ۵ مرحله
اجرای کابل کشی شبکه باید بر اساس یک فرآیند مشخص و قابل کنترل انجام شود. ما قبل از شروع پروژه، نیاز واقعی مجموعه را بررسی کرده و بر اساس آن، بهترین مسیر، نوع کابل، تعداد نود و تجهیزات مورد نیاز را پیشنهاد می‌دهیم.
-
۱
مشاوره و بازدید حضوری
در اولین مرحله، فضای پروژه، تعداد کاربران، نوع کاربری شبکه، محل قرارگیری رک، مسیرهای قابل عبور کابل، زیرساخت برق، اتاق سرور و نیازهای آینده بررسی می‌شود. این بازدید کمک می‌کند تا هزینه نهایی، نوع تجهیزات و زمان اجرای پروژه با دقت بیشتری مشخص شود.
-
۲
طراحی نقشه و مسیر کابل کشی
پس از بررسی اولیه، مسیر کابل‌ها، محل نصب پریزها، جایگاه رک، مسیر داکت یا ترانک، تعداد نودها و نوع کابل مشخص می‌شود. طراحی صحیح مسیر باعث کاهش متراژ اضافه، جلوگیری از نویز و افزایش نظم شبکه می‌شود.
-
۳
کابل کشی و داکت کشی
در این مرحله، کابل‌ها بر اساس نقشه طراحی شده اجرا می‌شوند. رعایت شعاع خمش کابل، فاصله از کابل برق، جلوگیری از کشیدگی بیش از حد و عبور منظم کابل‌ها از مسیرهای مشخص، از اصول مهم این بخش است.
-
۴
نصب تجهیزات و مرتب سازی رک
پس از اجرای کابل‌ها، تجهیزات پسیو مانند پچ پنل، کیستون، پریز شبکه، کابل منیجمنت و رک نصب می‌شوند. سپس کابل‌ها در رک مرتب، لیبل گذاری و برای اتصال به تجهیزات اکتیو آماده می‌شوند.
-
۵
تست نهایی و تحویل پروژه
در پایان، لینک‌های شبکه تست می‌شوند تا از سلامت کابل‌کشی، اتصال صحیح و کیفیت ارتباط اطمینان حاصل شود. پس از تأیید نهایی، پروژه به صورت فنی تحویل داده شده و در صورت نیاز، راهنمای استفاده، توسعه و نگهداری شبکه ارائه می‌شود.
کابل کشی شبکه مناسب چه مجموعه هایی است؟
خدمات کابل کشی شبکه برای هر محیطی که نیاز به ارتباط پایدار، اینترنت پرسرعت، اشتراک گذاری فایل، تلفن تحت شبکه، دوربین مدار بسته یا سیستم‌های تحت شبکه دارد، ضروری است.
این خدمات برای موارد زیر کاربرد دارد:
- شرکت ها و دفاتر اداری
- فروشگاه ها و مراکز تجاری
- ساختمان های مسکونی و هوشمند
- مراکز آموزشی و آموزشگاه ها
- کلینیک ها و مراکز درمانی
- کارخانه ها و واحدهای صنعتی
- انبارها و مراکز لجستیک
- اتاق های سرور و دیتاسنترهای کوچک
- سیستم های دوربین مدار بسته تحت شبکه
- شبکه های VoIP و تلفن تحت شبکه
در هر یک از این محیط‌ها، نوع کابل، مسیر اجرا، تعداد نود، محل نصب رک و تجهیزات مورد نیاز متفاوت است و باید بر اساس شرایط واقعی پروژه انتخاب شود.
هزینه کابل کشی شبکه چگونه تعیین می شود؟
هزینه کابل کشی شبکه به یک عدد ثابت محدود نمی‌شود و بر اساس شرایط پروژه محاسبه می‌گردد. برای برآورد دقیق قیمت، باید تعداد نودها، متراژ کابل، نوع کابل، نوع مسیر، تجهیزات مصرفی و سطح تست مورد نیاز بررسی شود.
مهم‌ترین عوامل موثر بر قیمت عبارتند از:
| عامل موثر | توضیح |
|---|---|
| تعداد نود شبکه | هر پریز یا نقطه اتصال شبکه یک نود محسوب می‌شود و روی متراژ، تجهیزات و زمان اجرا اثر دارد. |
| نوع کابل | کابل Cat5e، Cat6، Cat6a، SFTP، UTP یا کابل‌های برندهای مختلف قیمت متفاوتی دارند. |
| متراژ کابل کشی | هرچه فاصله رک تا نودها بیشتر باشد، هزینه کابل و اجرای مسیر افزایش می‌یابد. |
| نوع مسیر | داکت کشی، ترانکینگ، لوله گذاری، سقف کاذب یا مسیرهای دشوار، هزینه اجرا را تغییر می‌دهند. |
| تجهیزات پسیو | پچ پنل، کیستون، پریز شبکه، رک، کابل منیجمنت و پچ کورد در قیمت نهایی موثر هستند. |
| تست نهایی | انجام تست فلوک و ارائه گزارش تست می‌تواند بخشی از هزینه تخصصی پروژه باشد. |
برای دریافت قیمت دقیق، بهترین روش بازدید و بررسی شرایط پروژه است. پس از بررسی، لیست تجهیزات، تعداد نود، زمان اجرا و هزینه نهایی به صورت شفاف اعلام می‌شود.
چرا اجرای اصولی کابل کشی شبکه اهمیت دارد؟
کابل کشی شبکه یک کار زیرساختی است و اصلاح آن پس از تکمیل پروژه معمولاً هزینه بر و زمان بر خواهد بود. اگر کابل‌ها بدون طراحی، بدون لیبل، بدون استاندارد و بدون تست اجرا شوند، در آینده مشکلاتی ایجاد می‌شود که مستقیماً بهره‌وری سازمان را کاهش می‌دهد.
مشکلات رایج در کابل کشی غیر استاندارد:
- افت سرعت شبکه داخلی
- قطعی های مکرر و نامشخص
- افزایش خطا در انتقال داده
- اختلال در تلفن تحت شبکه
- کاهش کیفیت تصویر دوربین های تحت شبکه
- دشواری در عیب یابی
- شلوغی و بی نظمی رک
- عدم امکان توسعه آسان شبکه
- افزایش هزینه نگهداری و پشتیبانی
در مقابل، کابل کشی استاندارد باعث افزایش پایداری، کاهش هزینه های آینده، توسعه پذیری بهتر و مدیریت ساده تر شبکه می شود.
سوالات متداول
چگونه هزینه کابل کشی شبکه محاسبه می شود؟
هزینه کابل کشی شبکه بر اساس تعداد نودها، متراژ کابل، نوع کابل، نوع مسیر، تجهیزات مورد نیاز و سطح تست نهایی محاسبه می شود. برای مثال، پروژه ای که نیاز به کابل Cat6، رک، پچ پنل، کیستون، پریز شبکه و تست فلوک دارد، نسبت به یک کابل کشی ساده هزینه متفاوتی خواهد داشت.
مدت زمان انجام پروژه چقدر است؟
مدت زمان اجرا به تعداد نودها، پیچیدگی مسیر، وضعیت ساختمان و نوع تست بستگی دارد. پروژه های کوچک با چند نود معمولاً در مدت کوتاهی انجام می شوند، اما پروژه های متوسط و بزرگ به برنامه ریزی و زمان بیشتری نیاز دارند. زمان دقیق پروژه پس از بازدید حضوری و بررسی نقشه اعلام می شود.
آیا بعد از کابل کشی، تست سلامت شبکه انجام می دهید؟
بله. پس از اتمام اجرا، تست فلوک روی تمام لینک ها انجام می شود تا اتصال صحیح سیم ها، کیفیت پانچ، میزان افت سیگنال و طول کابل بررسی شود. نتیجه تست در قالب گزارش به کارفرما تحویل داده می شود.
تفاوت کابل کشی شبکه ساختمان با اداری چیست؟
در کابل کشی اداری، معمولاً نودها در یک طبقه یا یک فضای کاری متمرکز هستند و تمرکز روی پریزهای کاربران، پچ پنل و رک اصلی است. در کابل کشی ساختمان، مسیر کابل ها بین طبقات و واحدها امتداد پیدا می کند و نیاز به ترانک عمودی، مسیر ریزر (Riser)، اتاق های تجهیزات طبقات و هماهنگی با مالک یا مدیریت ساختمان وجود دارد.
حداکثر طول مجاز کابل شبکه چقدر است؟
طبق استاندارد، طول کل کانال شبکه حداکثر ۱۰۰ متر است که شامل حدود ۹۰ متر کابل ثابت و حدود ۱۰ متر پچ کورد می شود. اگر مسیر طولانی تر باشد، باید از سوییچ یا تجهیزات واسط استفاده شود.
تفاوت Cat6 و Cat6a چیست و کدام را انتخاب کنم؟
کابل Cat6 برای سرعت ۱ گیگابیت در کل طول مجاز و برای ۱۰ گیگابیت تا حدود ۵۵ متر مناسب است. کابل Cat6a برای ۱۰ گیگابیت تا ۱۰۰ متر و پایداری بیشتر در پروژه های بزرگ و نیازمند پهنای باند بالا طراحی شده است. برای اکثر پروژه های اداری، Cat6 انتخاب مناسبی است.
کابل کشی روکار بهتر است یا توکار؟
انتخاب بین روکار و توکار به ساختار ساختمان، نوع دیوار و سقف، و زیبایی مورد نظر بستگی دارد. کابل کشی توکار ظاهر تمیزتری دارد اما نیاز به زمان و هزینه بیشتر برای اجرا دارد. کابل کشی روکار سریع تر و در ساختمان های موجود آسان تر است. هر دو روش در صورت اجرای استاندارد، پایداری یکسانی دارند.
آیا استفاده از کابل CCA مجاز است؟
خیر. کابل CCA (مس پوشش داده شده با آلومینیوم) استاندارد نیست و در تست های فلوک معمولاً رد می شود. برای پروژه های شبکه، کابل با هادی مسی خالص (Pure Copper) توصیه می شود.
